Behaglichkeit mit Spareffekt

Heizen & Kühlen leicht gemacht!

Beim Heizen und Kühlen ist es wichtig, den Energieeinsatz so gering wie möglich zu halten und den zur Verfügung stehenden Platz optimal auszunutzen. Die PYD®-THERMOSYSTEME eröffnen hier neue, fast unbegrenzte Möglichkeiten – bei einem Optimum an Behaglichkeit, Komfort und Nutzerfreundlichkeit.

Das Prinzip der PYD®-THERMOSYSTEME beruht auf einfachen physikalischen Regeln:

  • Masseeinsparung durch Hohlräume (Pyramidenform)
  • Hohe Wärmeleitfähigkeit (Aluminium)
  • Heiz- und Kühlflächenvergrößerung durch Pyramidenprägung
  • Energie- und Kosteneinsparung durch geringere Vorlauftemperaturen (Wärmestrahlung, homogene Flächentemperatur)

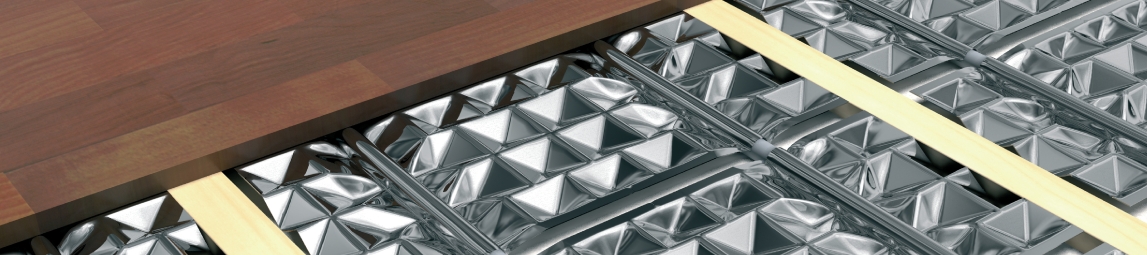

Die pyramidenförmig geprägten PYD-ALU® Thermoleitbleche werden oberflächennah in Boden oder Wand integriert. Heiz- oder Kühlwasser bringt sie auf die erforderlichen Temperaturen. Ihre einzigartige Formgebung bewirkt ein Höchstmaß an Effektivität, spart Speichermasse und belegt wenig Fläche mit Wasser führenden Rohren. Aluminium überträgt die Wärme um das 150-fache besser als Estrich. Diese hohe Wärmeleitfähigkeit gewährleistet eine homogene Verteilung der Temperatur in der Fläche.

Durch die spezielle Prägung der PYD-ALU® Thermoleitbleche sind ca. 10 % weniger Estrich bzw. Putzmaterial erforderlich als bei herkömmlichen Nurrohr-Systemen. Dies fördert schnelle Reaktionszeiten beim Regeln der Temperatur. Der Abtransport bzw. die Zuführung der Wärmeenergie erfolgt bei der Fußbodenheizung zu 60 % über Strahlung und zu 40 % über Konvektion. Bei der Wandheizung beträgt der Strahlungsanteil 70 %.

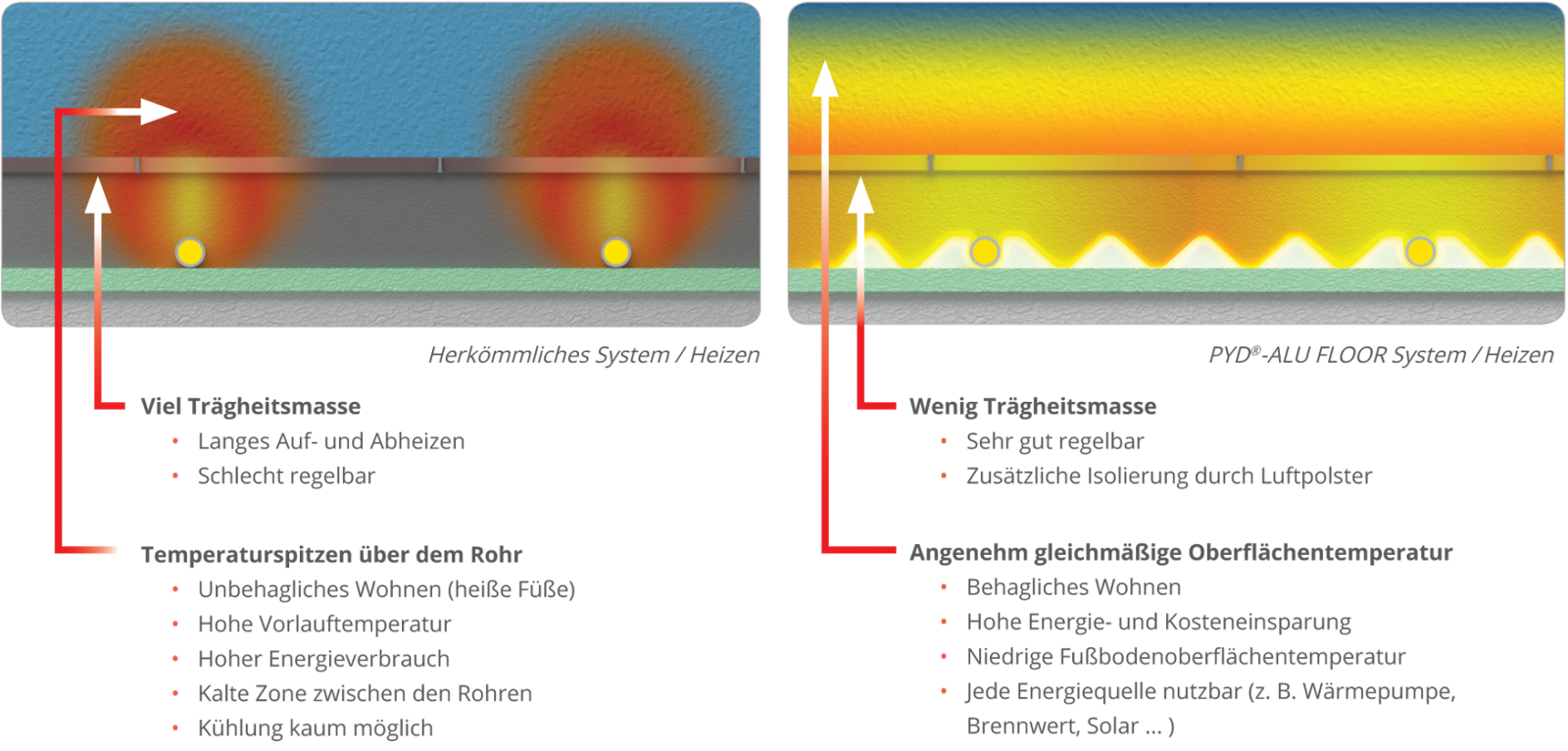

Heizen: Behaglich warm!

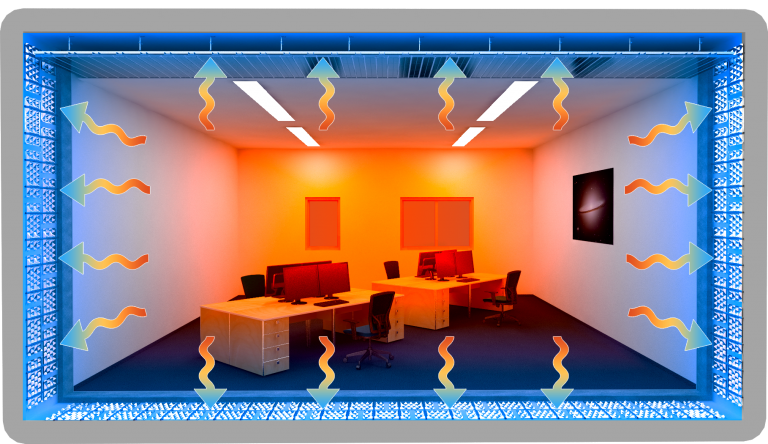

Beim Heizen durchströmt in der Regel ca. 25 bis 35 °C warmes Wasser (siehe Kasten) die PYD®-THERMOSYSTEME. Die PYD-ALU®-Thermoleitbleche verteilen die Wärme gleichmäßig über die Fläche. Aufgrund der herausragenden Wärmeleitfähigkeit des Aluminiums sowie der Pyramidenprägung der Thermoleitbleche, welche die Heizfläche vergrößert, können PYD®-THERMOSYSTEME mit ca. 30 % niedrigeren Heizmittel-Übertemperaturen und somit niedrigeren tatsächlichen Oberflächentemperaturen betrieben werden als herkömmliche Flächenheizungen. Das Ergebnis: Optimale gefühlte Temperaturen in allen Räumen!

Heizen

Einhaltung der zulässigen Oberflächentemperaturen

Wenn man über Fußbodenflächen heizt, sind die Rahmenbedingungen der DIN EN 1264 einzuhalten. Die absoluten Oberflächentemperaturen sollten in Aufenthaltsräumen 29 °C und in Bädern 33 °C nicht überschreiten. Bei PYD-ALU® FLOOR liegen sie in der Regel nur 2 bis 3 °C über der Raumtemperatur.

Bei Deckenheizungen gilt der Mittelwert von 29 °C als gebotener Grenzwert. Für Wandheizungen bestehen solche Einschränkungen nicht. Es ist jedoch bei Wand- und Deckenheizungen darauf zu achten, dass die Oberflächentemperaturen in wärmephysiologisch unbedenklichen Bereichen liegen.

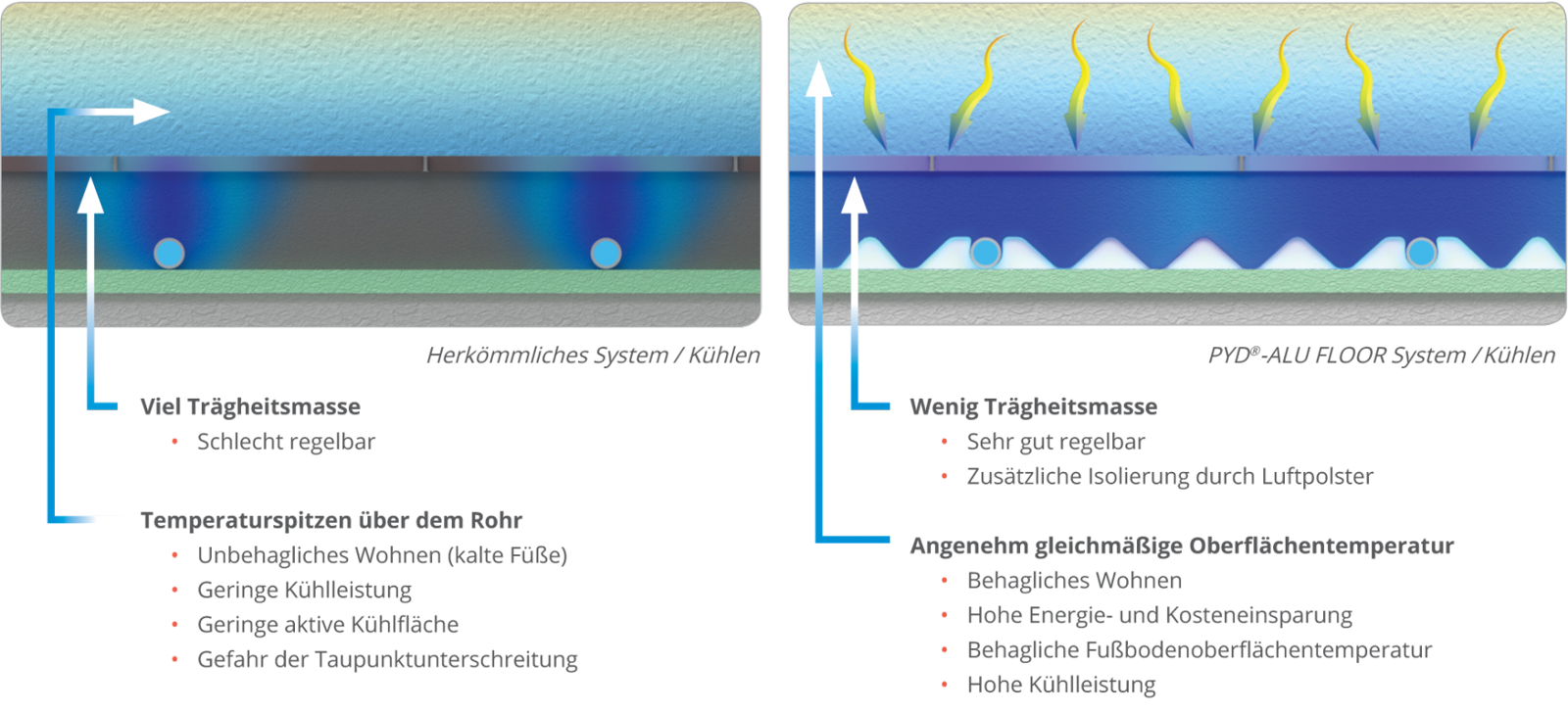

Kühlen ohne Klimaanlage!

Ob Fußboden oder Wand: Mit PYD®-THERMOSYSTEMEN bleiben keine Wünsche mehr offen. Damit können Sie nicht nur heizen, sondern auch kühlen. Energiefressende Klimaanlagen gehören somit der Vergangenheit an!

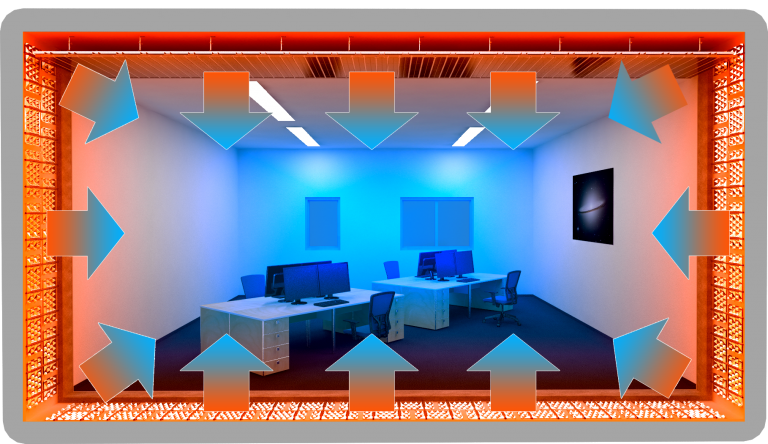

Aufgrund der großen Übertragungsfläche der PYD®-THERMOSYSTEME reichen geringe Temperaturdifferenzen zwischen den aktivierten Böden, Wänden oder Decken sowie der Raumluft aus, um große Energiemengen zugfrei und geräuschlos abzuführen. Daher ist es möglich, über Wände mit PYD-ALU® WALL, über Decken mit PYD-ALU® TOPMODUL oder über Fußböden mit PYD-ALU® FLOOR zu kühlen. Mit relativ geringem Mehraufwand ist z. B. eine Wärmepumpe so ausführbar, dass Sie die Heizflächen im Sommer zum Kühlen der Räume nutzen können. Hierbei ist eine Kühlleistung am Boden von bis zu 55 W/m² und an der Decke von bis zu 71 W/m²möglich.

Kühlen

Keine Taupunktunterschreitung beim Kühlen

Um die Gefahr der Taupunktunterschreitung und der damit verbundenen Kondensatbildung sicher auszuschließen, installieren wir in den einzelnen Regelzonen Taupunktfühler. Sobald ein Taupunktfühler Kondensat registriert, unterbricht er die Kühlwasserzufuhr zu den aktivierten Flächen oder hebt optional die Vorlauftemperatur des Kühlmediums gleitend an, bis eine Kondensatbildung nicht mehr möglich ist.
Der Fall der Taupunktunterschreitung kann für die Praxis nahezu ausgeschlossen werden, da in Bürogebäuden häufig eine Lüftungsanlage den Mindestluftwechsel sicherstellt. Sie hält die relative Feuchte der Luft bei für den Nutzer angenehmen 50 %. Somit ist ein taupunktsicherer Bereich eingehalten.
Da bei unserem Anlagenkonzept eines der PYD®-THERMOSYSTEME die Abführung der Kühllasten übernimmt, können Sie die Lüftungsanlage auf ein Minimum reduzieren. Somit vermindert sich der Platzbedarf für die Lüftung, und die Investitionskosten sinken.
