Pyramídový termoplech PYD® je vynález, ktorý spojil vybrané vlastnosti pyramídového tvaru s tepelno-technickými vlastnosťami hliníka.

          Tvar pyramídy zväčšuje plochu plieška asi o 30% a má vynikajúce vlastnosti zvyšujúce pevnostné charakteristiky konštrukcie.

          Samotný pyramídový temoplech zväčšuje odovzdávaciu plochu tepla asi o 280% voči povrchu plastovej rúrky, ktorá je používaná pri klasickom podlahovom vykurovaní.

          Hliník je zas výborný vodič tepla, ktorý zabezpečí takmer ideálnu distribúciu tepla do podlahy, na rozdiel od bežných plastových rúr pri klasickom podlahovom vykurovaní.

          Vývoj systému PYD® Thermosysteme začal v Nemecku, v inžinierskej kancelárii Ilsanker už v roku 1969. Samotné pyramídové termoplechy a skladby, v ktorých sú aplikované, boli prvýkrát patentované už v roku 1972.

          Prvá suchá montáž bola uskutočnená už v roku 1990. Od tých čias systém zaznamenal značný vývoj a vylepšenia, ktoré pokračujú až do dnešných dní. Napriek tomu si systém základný princíp fungovania a najmä jednoduchosť zachoval dodnes.

          Na území SR tento systém aplikujeme od roku 2011.

          Nakoľko špeciálne navrhnutý tvar a vlastnosti hliníkového pyramídového termoplechu umožňujú rýchle a rovnomerne odovzdávanie tepla z potrubia do podlahy, systém dosahuje až takmer o 50% vyšší výkon na 1 m2 voči klasickému podlahovému vykurovaniu v rozstupe rúr 150 mm.

          V praxi to znamená, že napr. pri teplote vzduchu 20°C je tepelný výkon podlahového vykurovania PYD-ALUfloor VV 91 W/m2 (pri dlažbe), pri neprekročení teploty podlahy nad 29°C. Pri chladení je to pri teplote vzduchu 26°C až 51 W/m2 pri teplote vody 15°C pri dlažbe a pri teplote podlahy nad 20°C.

          Plocha hliníkového termoplechu je o cca. 280% väčšia než plocha potrubia pri klasickom podlahovom vykurovaní. To umožňuje dosiahnuť požadovanú tepelnú pohodu pri nižšej teplote vykurovacej vody. Práve tento fakt má spolu s takmer polovičným objemom vody v systéme významný vplyv na zníženie spotreby primárnych palív, či už ide o kondenzačné kotly, alebo napr. tepelné čerpadlá.

          Nižšie povrchové teploty podlahy voči telesnej teplote majú priaznivý účinok na zdravie ľudí a prispievajú k ešte nižšiemu víreniu prachu v priestore.

          Systém konštrukčne umožňuje výrazné zníženie dĺžky okruhov vykurovania a zmenšenie objemu vody v systéme.

          Vďaka tomu vieme väčšinu obytných stavieb, s vykurovanou plochou blížiacou sa až k 200 m2 vykurovanej plochy, prevádzkovať len s pomocou obehového čerpadla zabudovaného v kotloch, popr. tepelných čerpadlách. Tým dosahujeme úsporu investičných nákladov, napr. vynechaním anuloidu, kombinovaného rozdeľovača s rýchlomontážnymi čerpadlovými skupinami a inštaláciu jednoduchšej regulácie.

          To umožní prevádzkovanie zdroja tepla priamo na nízku teplotu vody, ktorá je distribuovaná do systému vykurovania, ale aj inštaláciu zdroja tepla do menších priestorov, čo vzhľadom na vysoké investičné náklady stavieb na 1 m2 znamená ďalšie šetrenie. Táto možnosť je samozrejme vždy preverená posúdením projektanta.

          Naše systémy veľkoplošného vykurovania sú rovnocenne využiteľné aj pre chladenie a to najmä obytných stavieb.

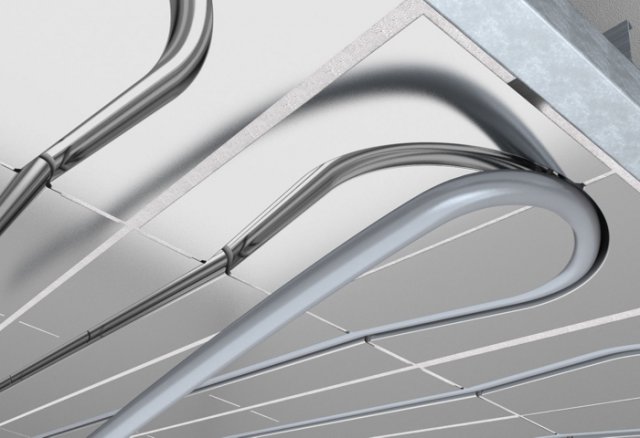

          Tu hrá prím najmä stropné a stenové vykurovanie/chladenie, ale veľmi často sa využíva na veľkoplošné chladenie aj samotná podlaha. Takýto systém zníženia teploty interiéru v letnom období predstavuje užívateľsky komfortnejší a úspornejší spôsob chladenia.

          Na rozdiel od klasických klimatizácii, ktoré patria v obytných stavbách skôr minulosti. Hlavnou výhodou veľkoplošného chladenia je najmä vyššia teplota používaná pri chladení (cca. 16°C) a absencia kondenzácie vzdušnej vlhkosti (nevysušuje vzduch).

          Nevýhodou je ale pomalší nábeh a celková dynamika chladenia, čo však napr. v obytných stavbách vôbec nie je prekážkou.

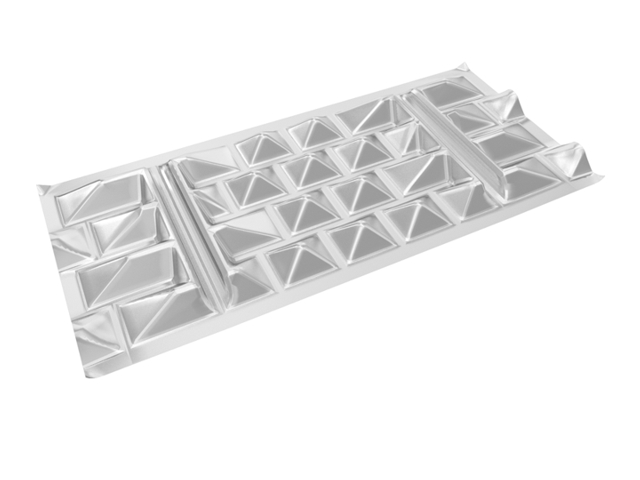

          Srdcom systému je patentovaný hliníkový termoplech, ktorý je výliskom pozostávajúcim z malých pyramíd.

          Ten zabezpečuje rýchly priamy prestup tepla z rúrky na vykurovaciu plochu, či už je to 'mokrý' - cementový alebo anhydritový poter, alebo 'suchý' prvok, ako napr. palubovka a pod.

          Špecialitou systému je najmä suché podlahové a stenové vykurovanie. Pri suchých podlahách ako jeden z mála systémov na trhu umožňuje aplikáciu drevených masívnych podláh z tvrdého dreva a to v hrúbkach minimálne 20 mm. Unikátnosť systému je aj v tom, že napriek pomerne veľkej hrúbke drevenej podlahy je rozdiel povrchových teplôt medzi dlažbou s cementovým poterom a drevenou podlahou prakticky len 1 až 3 °C.

          Suché systémy sú často využívané nie len pri drevených podlahách a drevodomoch, ale nezastupiteľné miesto majú pri rekonštrukciách a to najmä pre veľmi jednoduchú montáž, hrúbku systému len 2,3 cm a nízkeho dodatočného zaťaženia stavebných konštrukcií.

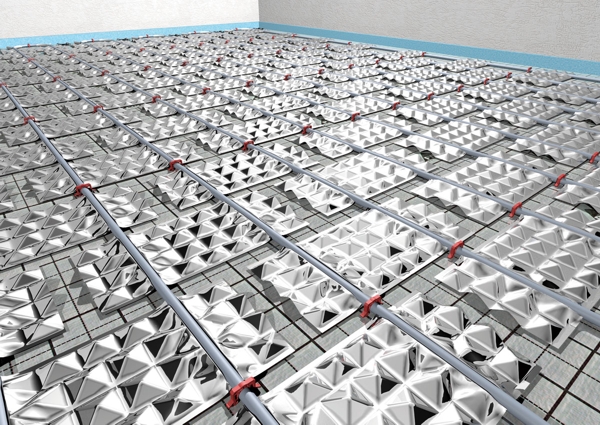

          Na rozdiel od klasického podlahového vykurovania, kde je v obytných priestoroch rozstup potrubia štandardne 150 mm, v kúpeľniach 100 mm a pri väčších plochách aj 200 mm, je pri PYD® Thermosysteme štandardná vzdialenosť rúr vždy 280 mm.

          V priemere môžeme pre väčšinu obytných stavieb povedať, že potrebujeme cca. polovičné dĺžky okruhov oproti klasickému riešeniu. To umožňuje nie len znížiť objem vody v systéme, ale aj výrazne znížiť tlakové straty okruhov vykurovania, resp. možnosť vytvárať väčšie plochy okruhov.

          Tepelná vodivosť cementového poteru je v porovnaní s hliníkom skoro 150 krát menšia. Preto máme v PYD® Thermosysteme zabezpečenú distribúciu tepla primárne v horizontálnom smere cez pyramídové termoplechy a až následne sú ohrievané ostatné vrstvy podlahy.

          Vďaka vzduchovým vankúšikom pod pyramídkami termoplechu je možné redukovať množstvo cementového poteru o cca. 10%. Významným faktorom je aj vzájomná vzdialenosť potrubia v podlahe, ktorá je vždy 280 mm, čo znamená takmer polovičný objem vody v systéme.

          To sú všetko faktory, ktoré umožňujú významné skrátenie reakčných časov systému.

          Produktová rada PYD® Thermosysteme zahŕňa všetky potrebné komponenty potrebné pre veľkoplošné vykurovanie a chladenie, vrátane regulácie.

          Využitie systému je vhodné nielen pre novostavby, ale aj rekonštrukcie a suchú montáž. PYD® Thermosysteme je však je okrem podlahového, stenové a stropného vykurovania a chladenia aj vykurovanie športových hál, priemyselných stavieb a vonkajších plôch.

          Pre tých, ktorí nevyužijú výhody hliníkových termoplechov, popr. hľadajú minimálne investičné náklady, výrobca ponúka aj klasické podlahové vykurovanie a stenové omietané vykurovanie.

          Obrovskou výhodou pre montážne firmy je aj to, že systém pre mokrú aj suchú montáž podlahových, stenových a stropných inštalácií využíva širokú škálu univerzálnych prvkov. Tým sa minimalizujú skladové náklady.

          Princíp lepšieho odovzdávania tepla vďaka zväčšeniu odovzdávacej plochy tepla je dávno známy a poznáme ho napr. z vykurovacích telies, podlahových konvektorov, chladičov v aute a z mnohých iných aplikácií. Len máloktorý výrobca dokázal tento princíp uplatniť práve pri veľkoplošnom vykurovaní a chladení bez toho, aby predlžoval dĺžky potrubných rozvodov a zväčšoval objem vody.

          Vysoká dostupnosť netradičných a obnoviteľných zdrojov energie v súčasnosti a neustále zvyšovanie kvality tepelno-technických vlastností stavieb znevýhodňujú inštalácie klasických veľkoplošných vykurovaní, najmä kvôli ich pomalšej regulácií a vyšším prevádzkovým teplotám. Preto sú systémy vykurovania založené na väčšej odovzdávacej ploche s menším objemom vody a nižšími teplotami vykurovacej vody odpoveďou pre vyššie uvedené trendy.

          Nakoľko je systém ideálne koncipovaný aj pre veľkoplošné chladenie, je veľmi vhodným riešením tepelnej pohody nielen obytných stavieb.

          Systém je patentovo chránený. Preto je každý návrh spracovaný našou projektovou kanceláriou vo firme H-AC Projekt s.r.o. a zasielaný našim kolegom do Nemecka. Pomocou špecializovaného softvéru Vám zabezpečíme kompletný výpočet tepelných výkonov systému a jeho hydraulických parametrov.

          Pred dodaním tovaru sú spracované dielenské výkresy vykurovania, ktoré zaručujú správnu inštaláciu systému, sú však výraznou pomôckou aj pre projektanta a inštalatéra. Táto služba je poskytovaná zdarma. Tovar je dodávaný priamo od výrobcu na miesto stavby, resp. na adresu v rámci SR určenú objednávateľom, presne podľa rozpisu materiálu potrebného pre konkrétnu inštaláciu.

          Doprava je zabezpečovaná výrobcom a nie je nutné už platiť nič navyše.

          Okrem samotnej ceny tovaru je súčasťou ceny aj nadštandardný servis výrobcu voči konkurenčným výrobkom. Tým je najmä doprava na ľubovoľné miesto v rámci cestnej dopravy SR a výpočet tepelných výkonov systému s výpočtom hydraulických parametrov, ako aj vypracovanie dielenských výkresov, ktoré slúžia ako podklad pre montáž systému, čo výrazne uľahčuje prácu projektanta a inštalatéra.

          Produktová rada, ktorá zahŕňa suchú montáž, čiže suché podlahové, stenové a stropné vykurovanie a chladenie patrí investične k tým lacnejším na trhu. Nie na úkor kvality systému, ale najmä geniálnosťou technického riešenia tohto patentovaného systému. Pri mokrých systémoch s cementovými, alebo sadrovými potermi je cena systému PYD-Alufloor NV (riedšie položenie termoplechov), ktorý je výkonovo porovnateľný s klasickým podlahovým vykurovaním úplne porovnateľná. Výkonovo najvyšší produkt PYD-Alufloor VV (plné položenie termoplechov na celej ploche) je samozrejme vďaka aplikácii hliníka o cca. 35% drahšie voči klasickému riešeniu v jednotkovej cene na 1 m2 inštalácie.

          Tu však musí užívateľ zohľadniť tieto rozdiely voči klasickému riešeniu podlahového vykurovania:

• systém ma napriek cca. polovičnému objemu vody a dĺžke potrubia o 30-50% vyšší tepelný výkon,
• dosiahnutie podobného výkonu pri klasickom riešení znamená dodatočnú inštaláciu vykurovacích telies, podlahových konvektorov stenového, popr. stropného vykurovania, spolu so súvisiacim navýšením stavebných prác,
• vyššie pracovné teploty a inštalácia dodatkového vykurovania znamená nie len priame investičné náklady, ale často aj komplikovanejšie riešenie zdroja tepla.

          To všetko zo sebou prináša nemalé navýšenie investície. Zo skúsenosti vieme povedať, že ak investor hľadá moderné a naozaj nízkoteplotné vykurovanie pre zabezpečenie tepelnej pohody a nízkych prevádzkových nákladov, tak je systém PYD® Thermosysteme technicky a cenovo veľmi výhodným riešením.
